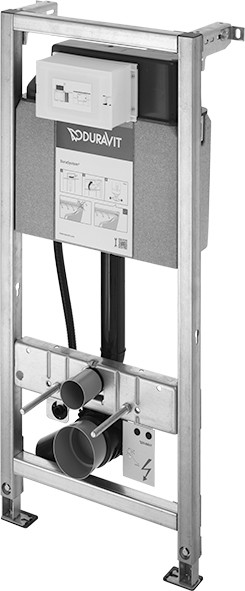

WC-Element, Hygienespülung integriert

WD1003_explosionszeichnung_05_dichtungen_kleiner
Pos. Artikel-Nr. Beschreibung
1 D593012 Eckventil
2 D593048 Revisionsschutzplatte A2
3 D593015 Bauschutzkasten mit Deckel (inkl. 4 Schrauben)
4 D593000 Ablaufventil
5 D593007 Ablaufventildichtung
6 WD6011000000 Montagezubehör für Einzelmontage (inkl. 2 Schrauben)
7 D593006 Spülstromdrossel für Ablaufventil
8 D593001 Ablaufkorb mit Lippendichtung
9 D593008 Lippendichtung für Ablaufkorb
10 D593018 Dicht-Ring WC-Ablaufbogen
11 D593057 Montageset Ablaufbogen (inkl. 2 Muttern, 2 Schutzhüllen)
12 D593061 WC-Ablaufbogen (inkl. Dichtung)
13 D593009 Lippendichtring für Spülrohr
14 D593064 WC-Anschlussgarnitur (inkl. Muttern und Abdeckkappen)
D593002 Füllventil
D593003 Panzerschlauch
D593005 Absperreinheit für Eckventil
D593016 Bauschutzstopfen für Spülrohr
D593017 Bauschutzstopfen für Ablaufbogen
D593052 Elektronik A2
D593053 Netzteil 100 - 240 VAC / 24 VDC
D593058 Montageset Boden-/Wandbefestigung
D593062 WC-Reduktion
D593065 Montagezubehör für Ständerleichtbauwand (8 Schrauben)
D593066 Fußplatten Kunststoff li/re (2 Stück)

Produktinformationen

  • WD1003000000
